Auszug Bericht Nr. 2019042601
Streumaschinentyp B, FS30, FS50Datum der Prüfung: 08.04.- 18.04.2019
ASE Symmetrie +
Hersteller:
Springer Kommunaltechnik GmbH
Lainach 107
9833 Rangersdorf
Österreich
Maschinenbezeichnung:
ASE Symmetrie +
Seriennummer: 8801
Baujahr: 2018
Eigenschaften der Streumaschine
| Typ | Aufbaustreuer für die Ausbringung von tauenden und nichttauenden Streustoffen |
| Modell | ASE Symmetrie + |
| Seriennummer | 8801 |
| Baujahr | 2018 |
Dimension und Spezifikation
| Kapazität Feststoff | 7,0 m³ |
| Kapazität Sole | 2.900 l |
| Art des Antriebes der Streumaschine | Fahrzeughydraulik des Trägerfahrzeuges |
| Minimale und maximale Streugeschwindigkeit gem. Herstellerangabe | 0- 60 km/h |
| Minimale und maximale einstellbare Streudichte gem. Herstellerangabe | 5- 40 g/m² |
Beschreibung des Streutellers
| Material des Streutellers | Edelstahl |
| Durchmesser | 550 mm |
| Abstand des Streutellers zur Oberkante Fahrbahn bei der Prüfung | 550 mm |
| Anzahl der Streutellerflügel | 7 Stück |
Bedienpult
Die Einstellungen von Streudichte, Streubreite, Lösungszugabe und Streustreifenlage erfolgen mittels des Zentralbedienpultes SCU (Spreading Control Unit) mit 7“ Display. Bei der Prüfung kam die Softwarenummer 1.0 zur Anwendung. Die Software basiert auf dem Betriebssystem Linux.
Statische Prüfung
Die Ergebnisse der statischen Prüfung sind in den nachfolgenden Tabellen aufgeführt.
Dynamische Prüfung

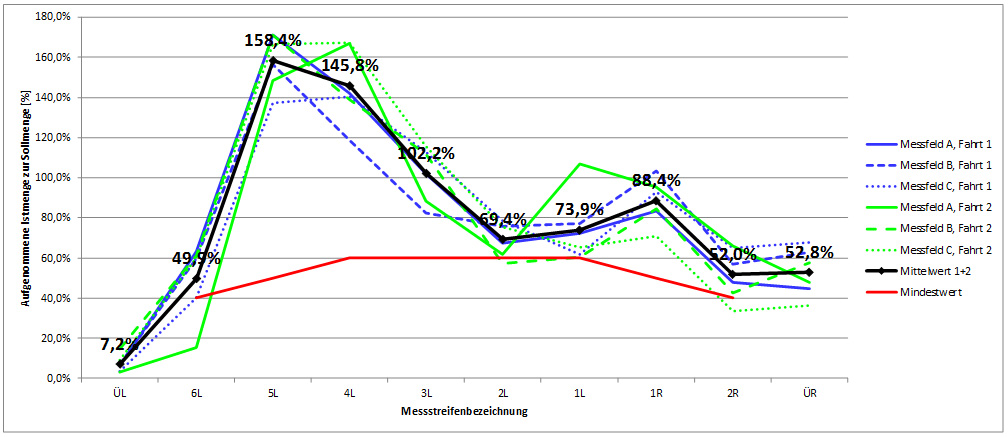

Diagramm 1: Dynamische Prüfung Typ B, Trockenstreuung: 30g/m² – 3m – 20km/h

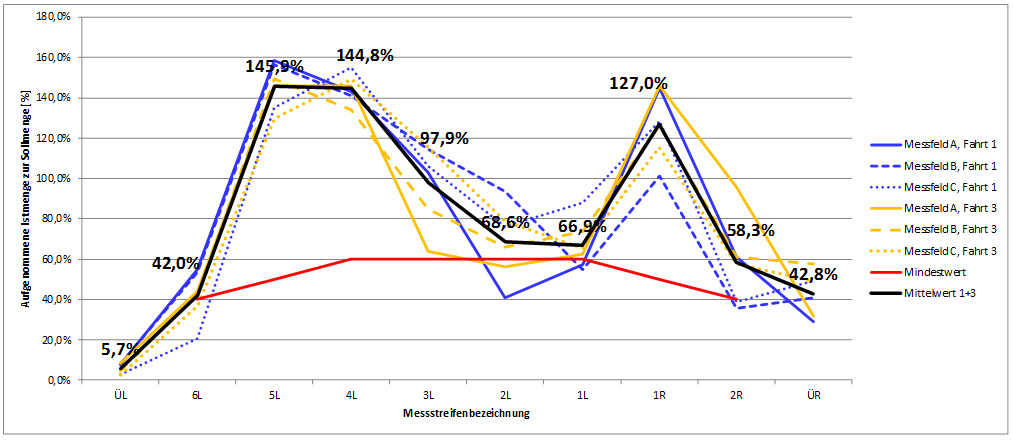

Diagramm 2: Dynamische Prüfung Typ B, FS30, Prüfpunkt 1: 30g/m² – 3m – 20km/h
Diagramm 3: Dynamische Prüfung Typ B, FS50, Prüfpunkt 1: 30g/m² – 3m – 20km/h
Diagramm 4: Dynamische Prüfung Typ B, FS30, Prüfpunkt 2: 15g/m² – 8m – 40km/h
Diagramm 5: Dynamische Prüfung Typ B, FS50, Prüfpunkt 2: 15g/m² – 8m – 40km/h
Fotodokumentation

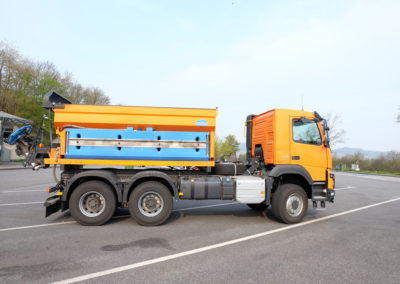

Blick von der rechten Fahrzeugseite
Blick von der linken Fahrzeugseite
Heckansicht
Blick auf den Streuteller
Bedienpult SCU 7.0 (Spreading Control Unit mit 7“ Display)
Zusammenfassung
Die Streumaschine
ASE Symmetrie +
Seriennummer: 8801
Baujahr: 2018
des Herstellers Springer Kommunaltechnik GmbH, Lainach 107, 9833 Rangersdorf, Österreich hat die geprüften Anforderungen für Feuchtsalz 30- Streumaschinen (FS30), sowie für Feuchtsalz 50- Streumaschinen (FS50) gemäß der FprEN 15597- 1 und -2: Ausgabe 29.01.2018 (Schlussentwurf) wie folgt absolviert:
- Prüfpunkt Trockenstreuung: Typ B: 30g/m² – 3m – 20km/h: vollständig erfüllt;
- Prüfpunkt 1: Typ B, FS30/ FS50: 30g/m² – 3m – 20km/h: vollständig erfüllt;
- Prüfpunkt 2: Typ B, FS30/ FS50: 15g/m² – 8m – 40km/h: vollständig erfüllt;
Aufgrund der Ergebnisse wird der o.g. Streumaschine eine vollumfängliche Eignung für folgende Streumaschinentypen bestätigt:
- Typ B- Trockenstreuung
- Typ B- Feuchtsalz 30 (FS30)
- Typ B- Feuchtsalz 50 (FS50).
